Peralatan klasifikasi spiral

Peralatan klasifikasi spiral

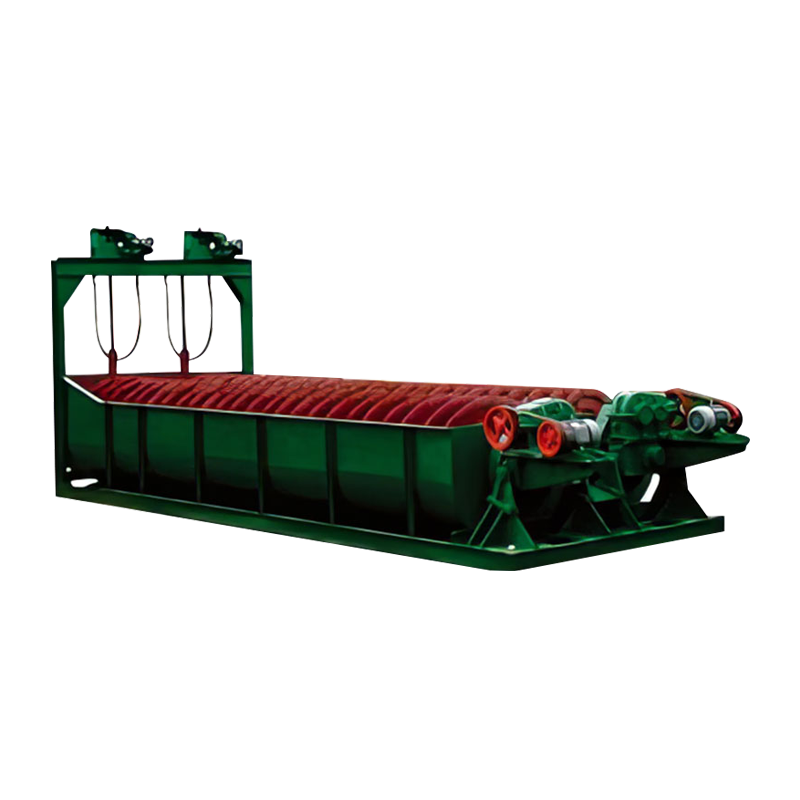

Komponen utama dari classifier spiral adalah tangki air setengah lingkaran, alat spiral yang terdiri dari poros dan bilah, bagian bantalan atas dan bawah poros spiral, perangkat transmisi poros spiral, dan mekanisme pengangkatan. Spesifikasinya diekspresikan oleh diameter spiral.

Klasifikasi spiral dapat dibagi menjadi spiral tunggal dan pengklasifikasi spiral ganda sesuai dengan jumlah poros spiral, dan dapat dibagi menjadi tipe bendung tinggi, tipe bendung rendah, dan tipe tenggelam sesuai dengan ketinggian bendung meluap.

Bendung overflow dari Weir Spiral Classifier tinggi lebih tinggi dari pusat bantalan di ujung bawah poros spiral tetapi lebih rendah dari tepi atas spiral ujung overflow. Ini memiliki area sedimentasi tertentu yang cocok untuk klasifikasi partikel kasar dan dapat memperoleh ukuran partikel meluap lebih besar dari 100 mesh.

Bendung overflow dari classifier spiral bendung rendah lebih rendah dari pusat bantalan ujung overflow, sehingga area sedimentasi kecil dan kapasitas produksi overflow rendah. Biasanya tidak digunakan untuk operasi klasifikasi tetapi digunakan untuk mencuci pasir bijih untuk desludging.

Seluruh spiral di ujung overflow dari classifier spiral terendam terbenam di bawah permukaan cair di zona sedimentasi. Zona sedimentasinya memiliki area dan kedalaman yang luas, yang cocok untuk klasifikasi partikel halus dan dapat memperoleh ukuran partikel meluap kurang dari 100 mesh.

Prinsip kerja
Bubur yang halus dimasukkan ke dalam tangki air dari pelabuhan umpan yang terletak di tengah zona sedimentasi. Ujung bawah tangki air yang miring adalah zona sedimentasi klasifikasi bubur. Spiral berputar pada kecepatan rendah untuk mengaduk bubur, sehingga partikel cahaya dan halus tersuspensi pada permukaan dan mengalir ke bendung meluap untuk meluap dan memasuki proses berikutnya. Partikel kasar dan berat mengendap di bagian bawah tangki dan diangkut ke pelabuhan pelepasan oleh spiral seperti pasir yang dikembalikan. Biasanya, classifier spiral dan pabrik membentuk sirkuit tertutup untuk mengembalikan pasir kasar ke pabrik untuk menghidupkan kembali.
Keuntungan dari spiral classifier adalah strukturnya yang sederhana, operasi yang stabil dan andal, operasi yang mudah, dan kemudahan membentuk operasi sirkuit tertutup dengan pabrik dengan diameter kurang dari 3,2 meter.

Jenis Model Diameter spiral Kecepatan obeng Wastafel Kapasitas produksi Motor listrik Mengangkat motor Berat
panjang (mm) lebar (mm) Sudut miring meluap Volume pengembalian pasir Model Kekuatan Model Kekuatan
mm (r/mnt) t/24h KW KW kg
Bendung tinggi Sekrup tunggal FG-10 Φ1000 3.5-7.6 6500 1112 14-10.5 85 473-1026 Y132M2-6 5.5 Manual 4400
FG-12 Φ1200 6 6500 1372 14-10.5 155 1170-1600 Y132M2-6 5.5 Y90L-4 1.5 8800
FG-15 Φ1500 2.5-6.0 8230 1664 14-18.5 235 1140-2740 Y160M-6 7.5 Y100L1-4 2.2 11680
FG-20 Φ2000 3.6-5.5 8400 2200 14-18.5 400 3890-5940 Y160L-6/4 11/15 Y100L2-4 3 20450
FG-24 Φ2400 3.64 91300 2600 14-18.5 580 6800 Y160L-4 15 Y100L2-4 3 25650
Sekrup ganda 2FG-12 Φ1200 6 6500 2600 14-18.5 310 2340-3200 Y132M2-6 5.5x2 Y90L-4 1.5x2 15840
2FG-15 Φ1500 2.5-6.0 8230 3200 14-18.5 470 2280-5480 Y160M-6 7.5x2 Y100L1-4 2.2x2 22100
2FG-20 Φ2000 3.6-5.5 8400 4280 14-18.5 800 7780-11880 Y200L2-6
Y200L- 4
22x2
30x2
Y100L2-4 3x2 36400
2FG-24 Φ2400 2.5-5.2 9130 5100 14-18.5 1160 9140-18500 Y200L-4 30x2 Y100L2-4 3x2 45874
2FG-30 Φ3000 3.17 12500 6300 14-18.5 1785 14600-23400 Y225M-4 45 Y112M-4 4x2 73480
Cekung Sekrup tunggal FC-10 Φ1000 6.0-7.4 8400 1112 14-10.5 75 473-1026 Y132M2-6 5.5 Manual 6000
FC-12 Φ1200 5.0-7.0 8400 1372 14-18.5 120 1170-1630 Y160M-6 7.5 Y100L1-4 2.2 11020
FC-15 Φ1500 2.5-6.0 10500 1664 14-18.5 185 1140-2740 Y160M-6 7.5 Y100L1-4 2.2 15340
FC-20 Φ2000 3.6-5.5 12900 2200 14-18.5 320 3890-5940 Y160L6/4 11/15 Y100L2-4 3 29060
FC-24 Φ2400 3.64 14130 2600 14-18.5 455 6800 Y180M-4 18.5 Y112M-4 4 37267
Sekrup ganda 2FC-12 Φ1200 6 8400 2600 14-18.5 240 1770-2800 Y160M-6 7.5x2 Y90L-4 1.5x2 19610
2FC-15 Φ1500 2.5-6.0 10500 3200 14-18.5 370 2280-5480 Y160M-6 7.5x2 Y100L2-4 2.2x2 27450
2FC-20 Φ2000 3.6-5.5 12900 4280 14-18.5 640 7780-11880 Y200L2-6
Y200L- 4
22x2
30x2
Y100L2-4 3x2 50000
2FC-24 Φ2400 2.5-5.2 14130 5100 14-18.5 910 13700 Y200L-4 30x2 Y100L2-4 3x2 53491
2FC-30 Φ3000 3.2 14300 6300 14-18.5 1410 23300 Y225M-4 45x2 Y112M-4 4x2 84870
